Guide de prise de mesures
Choisissez votre ouverture : le plan vous montre où poser le mètre, et dans quel ordre. Largeur et hauteur en trois points, en millimètres, et vous avez tout ce qu’il faut pour une demande de devis. Le relevé définitif, c’est nous qui le faisons, chez vous, avant la fabrication.
Quelle ouverture mesurez-vous ?
L1, L2, L3 : largeur en haut, au milieu, en bas · H1, H2, H3 : hauteur à gauche, au milieu, à droite · tout se mesure de l’intérieur, en millimètres
Avant de mesurer
Il ne faut rien de spécial pour mesurer une ouverture : un mètre ruban métallique (pas un mètre de couturière, qui s’étire), un crayon, et la fiche de relevé de cette page ou votre téléphone pour noter. Pour une fenêtre haute, un escabeau stable ; pour un tableau profond, une lampe. Et vous restez à l’intérieur : tout se mesure de l’intérieur, sans vous pencher dehors.
Ni une ancienne moustiquaire, ni un store, ni la partie qui s’ouvre : c’est le tableau (l’embrasure, entre les murs) ou le dormant (le cadre fixe) que l’on mesure.
Une largeur en haut, au milieu, en bas ; une hauteur à gauche, au milieu, à droite. Les tableaux ne sont jamais parfaitement d’équerre, et c’est l’écart entre les trois qui nous renseigne. Pas d’arrondi au centimètre.
Une poignée qui dépasse, un volet roulant et son coffre, un radiateur, une grille, une prise, une marche au seuil, le sens d’ouverture : tout ce qui occupe l’ouverture ou bouge devant elle change la pose.
Vos mesures servent à l’estimation, pas à la fabrication.
Avant de fabriquer, nos installateurs viennent relever chaque ouverture chez vous, au millimètre, et vérifient la pose, le volet, la poignée, le passage. C’est leur relevé qui fait foi. Si vous hésitez sur une mesure, notez ce que vous pouvez : on fera le reste.
Fenêtre
Une enroulable verticale ou un cadre fixe se logent le plus souvent dans le tableau, entre les murs ; un cadre fixe à clips se pose sur le dormant, sans percer. Si vous hésitez, mesurez les deux et notez-les : nos installateurs choisiront la pose au relevé.

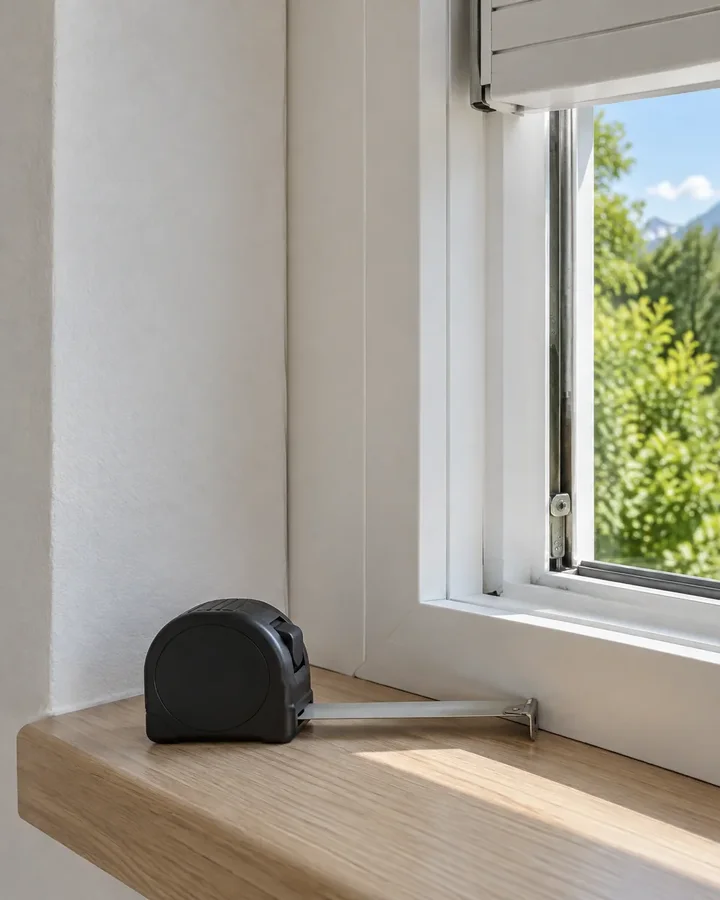

Placez-vous à l’intérieur, fenêtre fermée. Le tableau, c’est l’embrasure : les deux murs de côté, l’appui en bas, le linteau en haut. Le dormant, c’est le cadre fixe de la fenêtre, celui qui ne bouge pas quand vous ouvrez. Si vous avez un volet roulant, l’espace utile n’est plus le tableau entier : ce sont les coulisses du volet à gauche et à droite, et le dessous du coffre en haut. Mesurez entre elles, et sous lui.
Posez le mètre d’un mur à l’autre du tableau (ou d’une coulisse de volet à l’autre), bien à l’horizontale, à trois hauteurs.
Notez les trois valeurs en millimètres, sans arrondir. Si la moustiquaire doit se poser sur le dormant, mesurez aussi la largeur hors tout du dormant visible, d’un bord extérieur à l’autre, aux trois mêmes hauteurs.
De l’appui au linteau (ou au dessous du coffre du volet), bien à la verticale, à trois endroits.
Appuyez le mètre sur l’appui lui-même, pas sur une tablette intérieure qui dépasse ni sur un rebord décoratif.
Pour une pose dans le tableau, c’est la plus petite des trois largeurs et la plus petite des trois hauteurs qui comptent : la moustiquaire doit entrer partout. Pour une pose sur le dormant, c’est la plus grande, et nous ajoutons le recouvrement nécessaire. Dans les deux cas, gardez les trois valeurs sur la fiche : l’écart entre elles nous dit si le tableau est d’équerre.
Ajoutez la profondeur du tableau (du nu du mur à la face du dormant) et la saillie de la poignée : une cassette doit tenir sans gêner l’ouverture, ni le basculement si la fenêtre est oscillo-battante.
Ce qu’on voit souvent sur une fenêtre
Les cas traités ici
Porte-fenêtre
Une porte-fenêtre se mesure comme une fenêtre, jusqu’au sol. La différence, c’est le seuil : c’est là que le rail de la moustiquaire sera posé, et c’est de là qu’on mesure la hauteur.
Dans le tableau, de l’intérieur, porte fermée. Les deux côtés du tableau accueillent la cassette et le profil qui reçoit la toile ; le sol, ou le seuil, accueille le rail. Repérez sur quelle surface la toile viendra se fermer : carrelage intérieur, seuil en aluminium, marche de terrasse. Avec un volet roulant : entre les coulisses, et sous le coffre.
D’un côté du tableau à l’autre, à l’horizontale.
Cette troisième mesure est la plus importante : prenez-la au niveau du seuil, pas dix centimètres plus haut.
Du seuil au linteau (ou au dessous du coffre), à la verticale.
Posez le mètre sur la surface où le rail sera fixé. Si le seuil forme une marche, ou si le sol n’est pas au même niveau dedans et dehors, notez la différence et de quel côté.
La plus petite largeur et la plus petite hauteur. Notez aussi de quel côté vous préférez la cassette (celui où il y a de la place, en général à l’opposé de la poignée), la profondeur du tableau, et si un volet, un radiateur ou une butée occupe l’un des côtés.
Si la porte-fenêtre est un passage très fréquent (terrasse, enfants, animaux), dites-le : cela compte dans le choix du modèle.
Ce qu’on voit souvent sur une porte-fenêtre
Les cas traités ici
Baie vitrée coulissante
Mesurez le tableau entier, même si un seul vantail coulisse : nous déciderons avec vous si la toile ferme toute la baie ou seulement la partie qui s’ouvre. Et dites-nous ce qui bouge, et vers où.
Dans le tableau, de l’intérieur, baie fermée. Repérez le vantail qui coulisse et le côté vers lequel il s’ouvre : c’est de ce côté que la toile devra fermer. Repérez aussi le seuil : rail de la baie, seuil aluminium plat, marche. Si la baie est à galandage (le vantail disparaît dans le mur), notez-le : la pose change.
D’un mur à l’autre, à l’horizontale, sur toute la largeur du tableau. Pour une grande largeur, faites-vous aider pour tenir le mètre tendu, sans le laisser fléchir.
Du seuil au linteau, à la verticale.
Le rail de la moustiquaire se pose au sol, devant ou derrière le rail de la baie selon la pose : mesurez depuis la surface plate la plus proche de la toile, et notez la hauteur de la marche s’il y en a une.
La plus petite largeur, la plus petite hauteur, la largeur du vantail qui coulisse, le sens de coulissement. Ajoutez la profondeur disponible de chaque côté, pour la cassette et le profil de réception, et ce qui occupe le tableau : coffre de volet, store, luminaire, prise.
Pour une baie en hauteur ou très large, une motorisation peut être proposée : dites-nous si vous y pensez.
Ce qu’on voit souvent sur une baie
Une véranda ? Chaque ouverture se mesure séparément, comme une baie ou une porte-fenêtre : une ligne par ouverture sur la fiche, avec le nom de l’ouverture. Les moustiquaires pour véranda
Les cas traités ici
Porte d’entrée
Une porte moustiquaire battante se pose dans le tableau, du côté opposé à celui où votre porte se rabat. Les cotes sont les mêmes que pour une porte-fenêtre ; ce qui change, c’est ce que vous notez en plus : comment la porte s’ouvre, et ce qui occupe l’entrée.
Dans le tableau, de l’intérieur, porte fermée. Si la porte s’ouvre vers l’intérieur, la moustiquaire se pose côté extérieur du tableau et s’ouvre vers dehors ; si elle s’ouvre vers l’extérieur, c’est l’inverse. Dans les deux cas, repérez ce qui occupe le tableau : sonnette, interphone, boîte aux lettres, applique, grille, et la marche du seuil.
D’un côté du tableau à l’autre, à l’horizontale.
Si le tableau est habillé d’un encadrement en saillie, mesurez entre les murs, pas entre les moulures, et notez la saillie.
Du seuil au linteau, à la verticale.
Mesurez depuis la surface où le bas de la porte moustiquaire viendra se fermer : la marche extérieure ou le sol intérieur, selon le côté de pose repéré à l’étape 01.
La plus petite largeur et la plus petite hauteur, le sens d’ouverture de la porte, le côté des charnières de votre porte (vu de l’intérieur, à gauche ou à droite), la profondeur du tableau de chaque côté.
Nous choisissons le côté des charnières de la moustiquaire au relevé, pour qu’elle se rabatte sans toucher ni la porte ni la façade.
Ce qu’on voit souvent sur une porte d’entrée
Les cas traités ici
Fenêtre de toit
Pour une fenêtre de toit, la moustiquaire se pose à l’intérieur, sur l’habillage : la cassette en haut, les rails le long des deux côtés, la toile descend jusqu’en bas. On ne mesure donc pas la fenêtre : on mesure l’embrasure, en suivant la pente. Et la référence de votre fenêtre nous aide beaucoup.
À l’intérieur, fenêtre fermée. L’habillage, c’est la boîte qui entoure la fenêtre dans le plafond rampant : deux joues de côté, un haut, un bas. Regardez si les joues sont parallèles ou évasées (plus écartées en bas qu’en haut, ce qui est très courant pour faire entrer la lumière). Ouvrez ensuite le vantail : sur sa partie haute, une plaque indique la marque, le type et la taille de la fenêtre. Recopiez-la en entier.
D’une joue à l’autre, à l’horizontale.
Si les joues sont évasées, L3 sera plus grande que L1 : c’est normal, et c’est pour cela qu’on prend les trois.
Du bas de l’habillage au haut de l’habillage, en posant le mètre à plat sur la joue, le long de la pente, et non à la verticale.
Une hauteur mesurée à la verticale serait fausse : la moustiquaire suit le plafond rampant.
La plus petite largeur (en général L1), la hauteur le long de la pente, la référence de la fenêtre, l’évasement des joues, et la profondeur de l’habillage : du dormant de la fenêtre jusqu’au plafond, là où la cassette se logera.
Notez aussi si un store intérieur est déjà posé, et comment la fenêtre s’ouvre (par rotation ou par projection).
Ce qu’on voit souvent sur une fenêtre de toit
Les cas traités ici
À vérifier avant d’envoyer
Aucune n’est grave, puisque nous relevons chaque ouverture avant de fabriquer. Mais les éviter nous permet de vous donner une estimation juste du premier coup.
Une ancienne moustiquaire, un store, un rideau : rien de tout cela n’a les dimensions de l’ouverture. On mesure le tableau ou le dormant, jamais ce qui y était posé.
Le vantail est toujours plus petit que l’ouverture. La moustiquaire se pose dans le tableau ou sur le dormant, pas sur le vantail.
Les tableaux ne sont jamais parfaitement d’équerre. Trois largeurs et trois hauteurs, et la plus petite (ou la plus grande, sur le dormant) décide.
Une moustiquaire se fabrique au millimètre. Notez la valeur lue, sans arrondir ni dans un sens ni dans l’autre.
Avec un volet, l’espace utile est entre ses coulisses et sous son coffre, pas entre les murs. Notez aussi si le coffre est apparent ou intégré. Moustiquaire et volets roulants
La fenêtre doit continuer à s’ouvrir et à basculer. La saillie de la poignée et le débattement du vantail décident de la profondeur disponible pour la cassette. Les moustiquaires pour fenêtre
Sur une porte-fenêtre, une baie ou une porte, le rail ou le bas de la toile se posent sur le seuil ou sur la marche : c’est de là qu’on mesure, pas depuis le parquet du salon. Les moustiquaires pour porte-fenêtre
Tout se mesure de l’intérieur, en sécurité, fenêtre fermée. Pour une fenêtre de toit, on mesure l’habillage intérieur, le long de la pente, jamais la fenêtre depuis l’extérieur.
Ce qu’on voit souvent Ce qu’il faut mesurer
Imprimer la fiche de relevéÀ imprimer
Imprimez-la, notez vos mesures ouverture par ouverture, puis recopiez-les dans votre demande de devis ou photographiez la fiche et envoyez-la nous. Elle tient sur deux pages : la fiche à remplir, et l’aide-mémoire.
Depuis un téléphone, « Imprimer » propose aussi d’enregistrer la fiche en PDF.
Fiche de relevé
Vos mesures pour une demande de devis. La prise de mesures définitive est faite chez vous par notre équipe, avant la fabrication.
Nom
Téléphone
Commune
Date
Fenêtre de toit : référence lue sur la plaque du vantail
Porte : s’ouvre vers l’intérieur vers l’extérieur charnières à gauche à droite (vu de l’intérieur)
Aide-mémoire
L1, L2, L3 : la largeur en haut, au milieu, en bas.
H1, H2, H3 : la hauteur à gauche, au milieu, à droite.
Dans le tableau : la plus petite des trois. Sur le dormant : la plus grande.
Les trois règles
Les huit erreurs
Vos mesures servent à l’estimation. Avant la fabrication, nos installateurs relèvent chaque ouverture chez vous : c’est leur relevé qui fait foi.
Non. Pour une demande de devis, des mesures approximatives suffisent : la largeur et la hauteur de l’ouverture, en centimètres si vous n’avez pas mieux. Les trois points et les millimètres rendent l’estimation plus juste, mais la fabrication ne part jamais de vos mesures : nos installateurs relèvent chaque ouverture chez vous, avant.
Rien de grave. Votre estimation sera ajustée après notre relevé, et c’est notre relevé qui sert à fabriquer. Si une mesure vous semble étrange (une largeur très différente d’une autre, par exemple), notez-la quand même et signalez-le : cela nous renseigne souvent sur le tableau.
Mesurez les deux, et notez lequel est lequel sur la fiche. Le choix de la pose (dans le tableau, sur le dormant, en applique) se fait chez vous, au relevé, selon le modèle, la profondeur disponible, le volet et la poignée.
Mesurez ce que vous pouvez atteindre en sécurité, depuis l’intérieur, et indiquez-le dans les remarques. Ne montez pas sur une chaise au bord d’une fenêtre ouverte : nous viendrons mesurer le reste.
Une ligne par ouverture sur la fiche, avec le nom de la pièce. Dans votre demande de devis, ajoutez une moustiquaire par ouverture (ou une quantité pour des ouvertures identiques) ; nous reprendrons le détail au relevé.
Oui. Chaque moustiquaire que nous fabriquons part d’un relevé fait chez vous par nos installateurs, qu’il y ait une ouverture ou soixante-dix. C’est ce qui permet une moustiquaire qui entre, ferme et se fait oublier.
